Коротко о важном
Краткий ответ. SLA-печать (стереолитография) — технология послойного отверждения жидкой фотополимерной смолы ультрафиолетовым излучением. По состоянию на 2026 год SLA-системы обеспечивают толщину слоя 25–100 мкм и размерный допуск ±0,05–0,2 мм при шероховатости Ra 0,5–2,5 мкм. Высокая точность SLA нужна там, где отклонение в десятые доли миллиметра ломает работоспособность изделия: хирургические шаблоны и стоматологические модели, ювелирные мастер-модели под литьё, прецизионные корпуса электроники, микрофлюидика, оптическая оснастка, шестерни с посадочными отверстиями и мелкосерийные пресс-формы.
Главное:
- Точность: ±0,05–0,2 мм на габарит изделия; минимальный воспроизводимый элемент — от 0,3 мм, минимальная толщина стенки — от 0,5 мм.
- Поверхность: Ra 0,5–2,5 мкм — сопоставимо с механической обработкой, часто без шлифовки перед окраской.
- Где критично: медицина и стоматология, ювелирное литьё, электроника, аэрокосмос, микрофлюидика, оптика, оснастка.
- Что в 2026 изменилось: термин «SLA» охватывает две ветви — классическую лазерную стереолитографию и masked SLA (LCD-маска + мощная UV-матрица). Вторая доминирует в настольном и профессиональном сегменте.
- Ограничения: UV-деградация под солнцем, механика слабее конструкционных термопластов, чувствительность к динамическим нагрузкам.
- Цена: дороже FDM. В России услуги SLA-печати считают по объёму изделия либо по массе смолы — ориентир по рынку 2025–2026 гг. от 180 ₽/г за фотополимер против 18–22 ₽/г за PLA/PETG.
- Что решает результат: не только класс принтера, но и компенсация усадки, режимы постобработки и наличие контроля размеров у исполнителя.
Что такое SLA-печать: принцип работы технологии
SLA расшифровывается как Stereolithography Apparatus — стереолитографический аппарат. Технология была разработана ещё в 1980-х годах Чарльзом Халлом и с тех пор претерпела значительную эволюцию, сохранив базовый принцип работы.
В основе процесса лежит фотополимеризация — химическая реакция отверждения жидкой смолы под воздействием ультрафиолетового излучения. Лазерный луч с точно заданной длиной волны (обычно 355–405 нм) проходит по поверхности жидкого фотополимера, послойно формируя твёрдую деталь. Каждый слой имеет толщину от 25 до 100 микрон в зависимости от настроек и требуемой точности.
Принципиальная схема работы классического SLA-принтера выглядит следующим образом: ванна с жидкой фотополимерной смолой, управляемые зеркала-гальванометры, отклоняющие лазерный луч, и платформа, которая опускается по мере наращивания детали. После завершения печати изделие проходит постобработку — промывку в изопропиловом спирте и финальную засветку в УФ-камере для полного отверждения.
Две ветви SLA
За последние два года содержание термина «SLA» на рынке заметно расширилось, и при заказе детали это стоит учитывать.
Лазерная SLA (laser SLA) — классическая схема с гальванометрическим сканером, описанная выше. Луч диаметром 100–300 мкм рисует контур непрерывной линией. Применяется в промышленных крупноформатных установках, где нужен большой рабочий объём без потери точности по краям.
Masked SLA (mSLA) — схема, в которой источником изображения слоя служит LCD-матрица-маска, засвечиваемая мощным массивом ультрафиолетовых светодиодов. Формально это разновидность фотополимерной печати из ванны, но производители профессионального оборудования маркируют такие системы именно как SLA. Показательный пример — линейка Formlabs Form 4 / Form 4L / Form 4B, построенная на движке Low Force Display: заявленная толщина слоя от 25 мкм, разрешение по XY около 50 мкм, время печати большинства моделей — менее 20 минут против нескольких часов у предыдущего поколения. Для медицинского варианта Form 4B независимая испытательная лаборатория зафиксировала долю успешных печатей 98,7%.
Практический вывод для заказчика. Спрашивая у подрядчика «печатаете ли вы SLA», уточняйте тип печатного движка. Лазерная схема выигрывает на крупных деталях и на плавных криволинейных контурах, mSLA — на скорости и на серийности мелких деталей. По абсолютной точности на малом габарите разница между современными реализациями невелика, а вот стабильность результата от партии к партии сильно зависит от калибровки конкретного парка.
Экспертный комментарий. «Мы регулярно получаем модели, подготовленные под «какой-нибудь фотополимер». Это как заказать деталь «из какого-нибудь металла». Разница между лазерной стереолитографией на инженерной смоле и настольным mSLA на стандартной смоле — не в маркетинге, а в остаточных напряжениях и в поведении детали через месяц эксплуатации. Мы всегда начинаем разговор с вопроса: деталь функциональная или демонстрационная? Ответ определяет и технологию, и материал, и цену». — инженер-технолог студии E3D

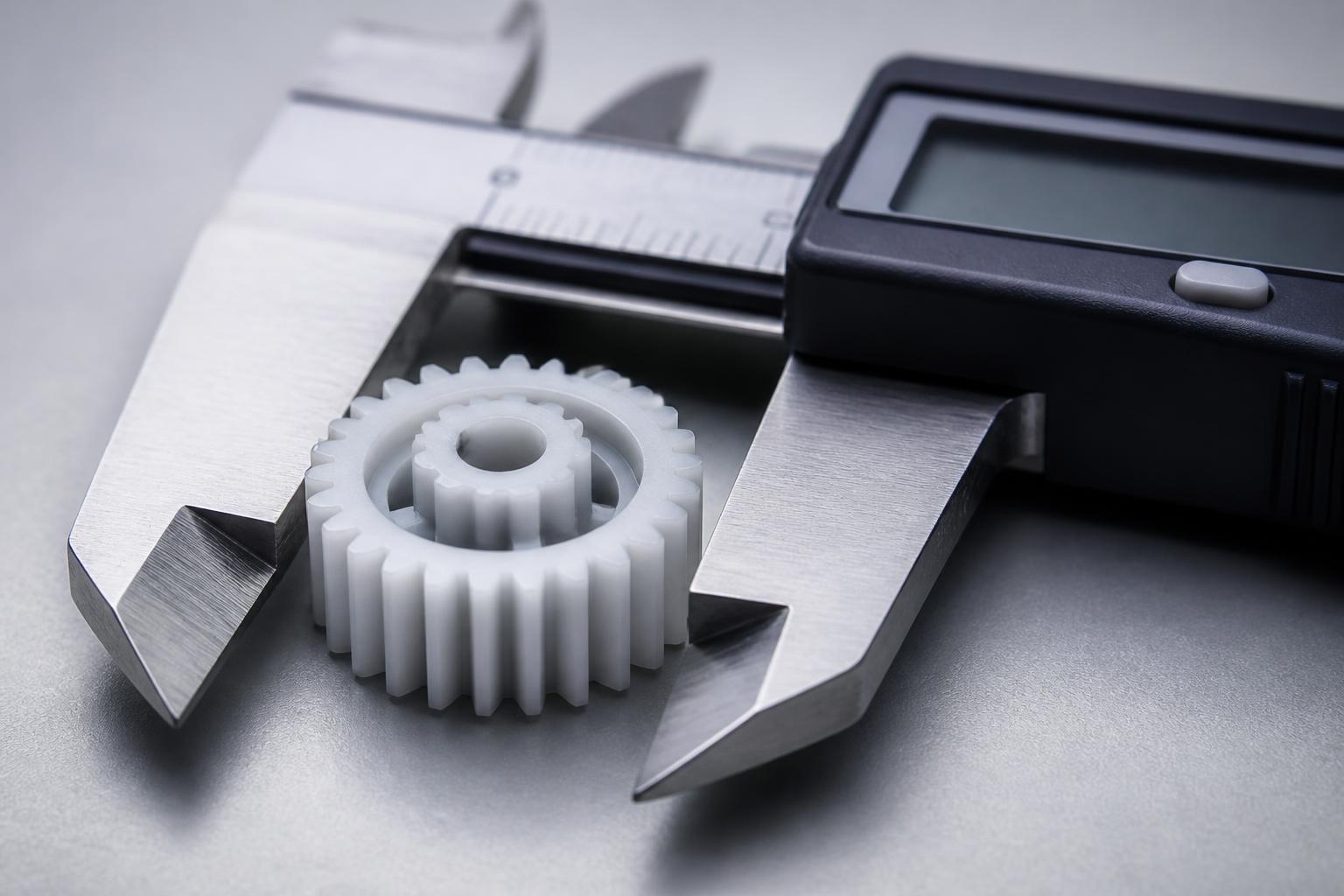

Ключевые характеристики точности SLA
Точная 3D-печать методом SLA обеспечивает параметры, которые принципиально отличают технологию от FDM или даже DLP. Понимание этих характеристик помогает правильно выбрать метод для конкретной задачи.
Размерная точность современных SLA-принтеров составляет ±0,1–0,2 мм на общий габарит изделия, а в ряде промышленных систем достигает ±0,05 мм. Шероховатость поверхности Ra при SLA-печати находится в диапазоне 0,5–2,5 мкм, что сопоставимо с результатами механической обработки. Это означает, что многие детали не требуют дополнительного шлифования перед использованием или окраской.
Таблица 1. Параметры точности SLA-печати (актуально на 2026 год)
| Параметр | Значение | Комментарий |
| Толщина слоя | 25–100 мкм (стандартно 50 мкм) | 25 мкм — для ювелирки и микрорельефа; 100 мкм — для крупных корпусов |
| Точность позиционирования лазера | ±10–25 мкм | Для mSLA-систем аналог — размер пикселя маски, около 50 мкм по XY |
| Размерный допуск готового изделия | ±0,05–0,2 мм | Верхняя граница — на габарит 100+ мм; ±0,05 мм достижимо на промышленных установках |
| Шероховатость Ra | 0,5–2,5 мкм | Без дополнительной обработки; зависит от ориентации детали |
| Минимальный размер детали | от 0,3 мм | Отдельно стоящие элементы меньше 0,3 мм ломаются на снятии поддержек |
| Минимальная толщина стенки | от 0,5 мм | Для несущих стенок рекомендуется от 1,0 мм |
| Диаметр лазерного пятна | 100–300 мкм | Определяет минимальный радиус внутреннего угла |
| Усадка качественных инженерных смол | менее 1% | Компенсируется программно при подготовке файла |
Столь высокие показатели обусловлены несколькими факторами: малым диаметром лазерного пятна (100–300 мкм), высокой стабильностью системы позиционирования и отсутствием механического контакта с материалом в процессе печати. В отличие от FDM-экструзии, здесь нет ни вибраций от движения головки, ни деформаций от давления сопла.
Как измеряется точность: методическая база
Заявленные производителем цифры и реальный допуск на вашей детали — разные вещи. Международная методика оценки геометрических возможностей аддитивных систем описана в стандарте ISO/ASTM 52902:2023 «Additive manufacturing — Test artefacts — Geometric capability assessment of additive manufacturing systems» (вторая редакция, опубликована 23.08.2023, заменила версию 2019 года). Стандарт задаёт набор тестовых геометрий-артефактов и перечень измерений, по которым оценивают и калибруют оборудование.
Отдельный практический нюанс из этого документа: при конвертации CAD-модели в STL или AMF погрешность аппроксимации должна быть заметно меньше ожидаемой точности печати — рекомендуется не более четверти, а лучше не более десятой доли от неё. На практике это означает сохранение STL с точностью аппроксимации 2,5 мкм и лучше. Файл, экспортированный с настройками «по умолчанию», способен съесть весь бюджет допуска ещё до старта печати.
В российской нормативной базе с 2025 года действует обновлённый ГОСТ Р 57558-2025 «Аддитивные технологии. Базовые принципы. Термины и определения», модифицированный по отношению к ISO/ASTM 52900:2021. Он заменил ГОСТ Р 57558-2017. Для технических заданий и договоров на изготовление это важно: ссылаться теперь корректно на редакцию 2025 года.
Экспертный комментарий. «Самая частая причина спора о точности — не принтер, а исходный файл. Заказчик отправляет STL, сохранённый с грубой триангуляцией: на цилиндре диаметром 20 мм вместо круга получается многоугольник с отклонением 0,15 мм. Принтер отрабатывает идеально — воспроизводит многоугольник. Поэтому для прецизионных деталей мы просим STEP, а не STL: там геометрия параметрическая и триангуляцию мы выполняем сами под нужный допуск». — инженер-технолог студии E3D
Сравнение SLA с другими методами фотополимерной печати
Фотополимерная 3D-печать представлена несколькими технологиями, и важно понимать их различия, чтобы выбрать оптимальный метод для задачи с высокими требованиями к точности.
DLP (Digital Light Processing) использует цифровой проектор вместо лазера, засвечивая сразу весь слой целиком. Это ускоряет процесс, но снижает точность на краях деталей из-за пиксельной структуры изображения. LCD-технология работает по схожему принципу, но использует матрицу ЖК-экрана как источник света — она доступнее по цене, но уступает SLA и DLP по разрешению и сроку службы узлов.
SLA выигрывает у обоих конкурентов по нескольким параметрам. Во-первых, лазерный луч формирует непрерывное изображение без пиксельной сетки, что даёт принципиально более гладкие поверхности. Во-вторых, промышленные SLA-системы поддерживают большие рабочие объёмы без потери точности. В-третьих, ресурс лазерного источника значительно превышает ресурс УФ-ламп или LCD-матриц.
Таблица 2. SLA против DLP, LCD, FDM и SLS
| Критерий | SLA (лазерная) | DLP | LCD / mSLA | FDM | SLS |
| Источник засветки | УФ-лазер 355–405 нм | Цифровой проектор | LCD-маска + UV-LED | Нет (расплав) | CO₂/волоконный лазер |
| Толщина слоя | 25–100 мкм | 25–100 мкм | 25–100 мкм | 100–300 мкм | 60–120 мкм |
| Типовой допуск | ±0,05–0,2 мм | ±0,1–0,25 мм | ±0,1–0,3 мм | ±0,3–0,5 мм | ±0,3 мм |
| Шероховатость Ra | 0,5–2,5 мкм | 1–4 мкм | 2–6 мкм | 10–25 мкм | 8–15 мкм |
| Края и мелкий рельеф | Непрерывный контур, без пикселизации | Видна пиксельная сетка | Видна пиксельная сетка | Видны слои | Зернистая поверхность |
| Рабочий объём без потери точности | Большой | Ограничен полем проектора | Ограничен размером матрицы | Большой | Большой |
| Ресурс источника | Высокий (лазер) | Средний (лампа/LED) | Низкий (матрица — расходник) | Высокий | Высокий |
| Поддержки | Нужны | Нужны | Нужны | Нужны | Не нужны |
| Механика готовой детали | Средняя, хрупкая при UV-старении | Средняя | Средняя | Хорошая | Высокая |
| Относительная стоимость детали | Высокая | Средняя | Низкая | Самая низкая | Высокая |
| Когда выбирать | Точность + гладкость + габарит | Мелкая серия одинаковых деталей | Бюджетная детализация | Функциональные нагруженные детали | Прочные детали без поддержек |
Как читать эту таблицу. Если критична поверхность и допуск — SLA. Если нужен тираж одинаковых мелких деталей за смену — DLP или mSLA. Если деталь будет работать под нагрузкой на улице — SLS или FDM из инженерного пластика, а не фотополимер.

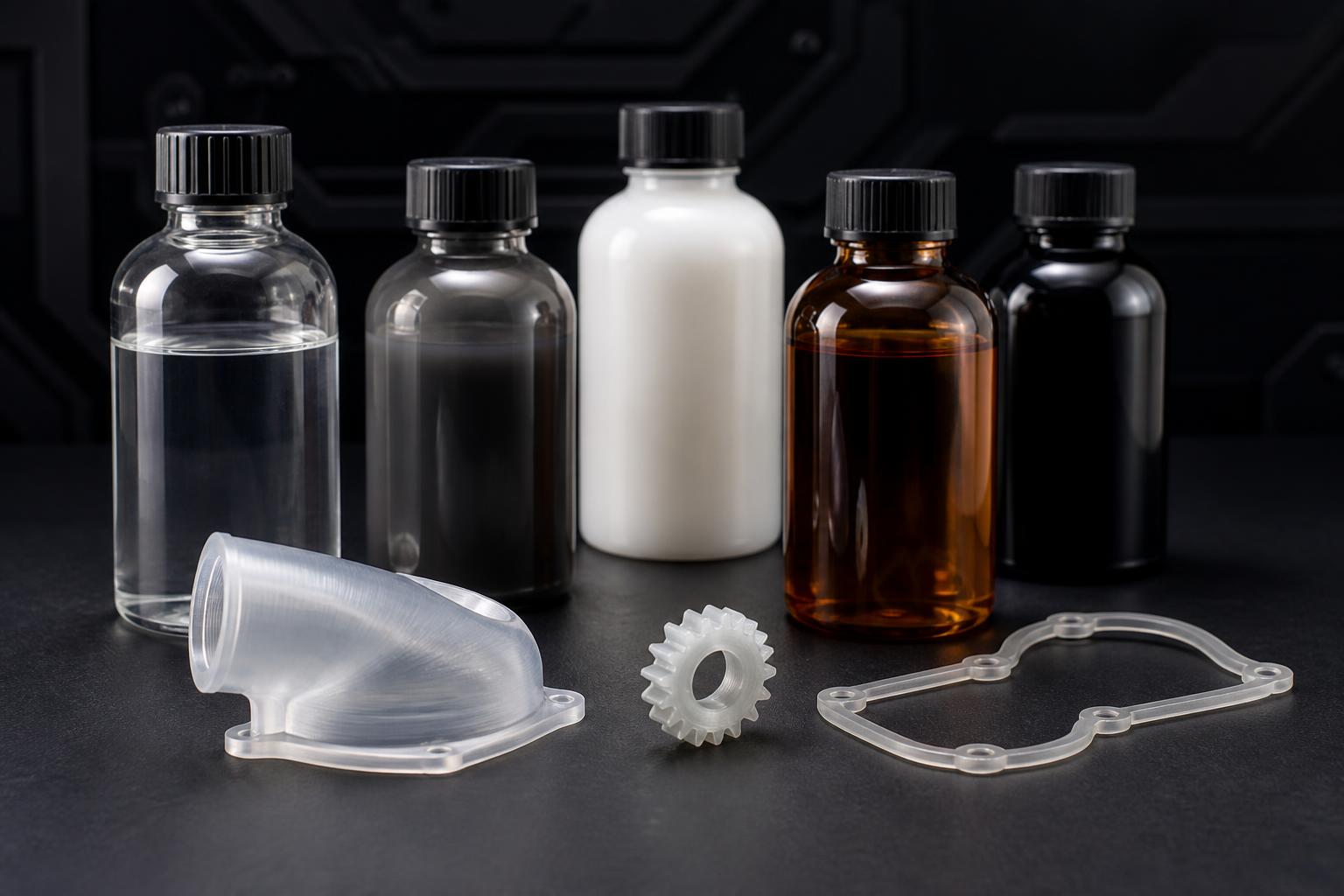

Материалы для SLA-печати и их влияние на точность
Выбор фотополимерной смолы напрямую влияет на конечную точность изделия. Все SLA-материалы объединяет одно — они полимеризуются под воздействием УФ-излучения, однако состав, механические свойства и степень усадки у разных смол существенно различаются.
Стандартные смолы обеспечивают хорошую детализацию и подходят для прототипирования. Жёсткие инженерные смолы (аналоги ABS, поликарбоната) имеют минимальную усадку и высокую стабильность размеров — именно их используют для функциональных деталей с жёсткими допусками. Специализированные смолы для стоматологии и ювелирного дела формулируются с учётом биосовместимости или выгораемости при литье.
Таблица 3. Типы фотополимерных смол и области применения
| Тип смолы | Основное применение | Ориентировочная усадка | Особенности точности |
| Стандартная | Прототипы, модели, декоративные изделия | 1–2% | Хорошая детализация, размерная стабильность средняя |
| Жёсткая инженерная (аналоги ABS, PC) | Функциональные детали, корпуса, соединения | менее 1% | Лучший выбор для жёстких допусков и посадок |
| Высокотемпературная | Детали, работающие при 200–300 °C | менее 1% | Требует продолжительной финальной засветки и термопостотверждения |
| Стоматологическая (биосовместимая) | Хирургические шаблоны, каппы, временные коронки, модели | менее 0,5% | Сертифицированные партии, валидированные режимы печати |
| Ювелирная выгораемая | Мастер-модели для литья по выплавляемым моделям | 1–1,5% | Минимальная зольность при прокаливании опоки |
| Эластичная | Прокладки, уплотнения, гибкие прототипы | 2–3% | Допуск шире, деталь «плывёт» при снятии поддержек |
| Ударопрочная / износостойкая | Защёлки, шарниры, повторяющиеся сборки | около 1% | Компромисс между вязкостью и стабильностью размеров |
Полный перечень исходного списка применений сохраняется:
- Стандартная смола — прототипы, модели, декоративные изделия
- Жёсткая инженерная смола — функциональные детали, корпуса, соединения
- Высокотемпературная смола — детали, работающие при температурах до 200–300 °C
- Стоматологическая смола — хирургические шаблоны, временные коронки, модели
- Ювелирная смола (выгораемая) — мастер-модели для литья по выплавляемым моделям
- Эластичная смола — прокладки, уплотнения, гибкие прототипы
Усадка материала — один из главных факторов, влияющих на итоговую точность. Качественные инженерные смолы имеют усадку менее 1%, что при правильной калибровке принтера компенсируется программными методами. Профессиональные сервисы SLA-печати учитывают коэффициент усадки конкретной смолы при подготовке файлов к печати.
Для каких деталей необходима высокая точность SLA-печати
Именно здесь раскрывается главное практическое значение технологии. Точная 3D-печать методом SLA востребована в отраслях, где отклонение в десятые доли миллиметра меняет работоспособность всего изделия.
Медицина и стоматология — пожалуй, самая требовательная область применения. Хирургические направляющие шаблоны для имплантации должны совпадать с анатомией пациента с точностью до 0,1 мм, иначе расположение имплантата будет неверным. Стоматологические модели, каппы, временные коронки и вкладки печатаются из сертифицированных биосовместимых смол с жёсткими допусками на посадку.
Ювелирное производство использует SLA для изготовления мастер-моделей под литьё. Тончайшие элементы украшений — фасеты, филигрань, закрепки для камней — требуют воспроизведения с точностью до 0,05–0,1 мм. Ювелирные выгораемые смолы дают минимальную зольность при прокаливании опоки, что обеспечивает чистоту литья.
Полный перечень типовых прецизионных изделий:
- Стоматологические модели и хирургические шаблоны
- Мастер-модели для ювелирного литья
- Прецизионные корпуса электронных устройств
- Микрофлюидные чипы и лабораторная оснастка
- Аэрокосмические прототипы с функциональными каналами
- Детали оптических приборов и держатели линз
- Функциональные шестерни и механизмы с посадочными отверстиями
- Пресс-формы и литьевая оснастка для мелкосерийного производства
Электроника и приборостроение предъявляют жёсткие требования к корпусным деталям: разъёмы, защёлки, направляющие — всё это должно обеспечивать точную сборку без подгонки. Производители электронных устройств используют SLA-прототипы для проверки посадки компонентов ещё до запуска дорогостоящей пресс-формы.
Аэрокосмическая и оборонная промышленность применяет SLA для прототипирования деталей сложной формы с внутренними каналами — например, для систем охлаждения или подачи жидкости. Точность геометрии каналов напрямую влияет на гидравлические характеристики системы.
Таблица 4. Требуемая точность по отраслям
| Отрасль / изделие | Требуемый допуск | Критичный параметр | Рекомендуемая смола |
| Хирургические шаблоны для имплантации | ±0,1 мм | Совпадение с анатомией, угол направляющей втулки | Биосовместимая сертифицированная |
| Стоматологические модели, каппы | ±0,1 мм | Посадка на модель, толщина стенки каппы | Стоматологическая |
| Ювелирные мастер-модели | ±0,05–0,1 мм | Микрорельеф, зольность при выжигании | Выгораемая ювелирная |
| Корпуса электроники, защёлки, разъёмы | ±0,1–0,15 мм | Зазоры в сопряжениях, усилие защёлкивания | Жёсткая инженерная |
| Микрофлюидные чипы | ±0,05 мм | Сечение канала, отсутствие остатков смолы внутри | Прозрачная инженерная |
| Оптические держатели, оправы линз | ±0,05–0,1 мм | Соосность, плоскостность посадочного торца | Жёсткая инженерная |
| Шестерни, механизмы с посадками | ±0,1 мм | Модуль зуба, диаметр посадочного отверстия | Ударопрочная инженерная |
| Пресс-формы, литьевая оснастка | ±0,1 мм | Стабильность размеров при нагреве | Высокотемпературная |
| Аэрокосмические прототипы с каналами | ±0,1 мм | Гидравлическое сечение, гладкость канала | Жёсткая инженерная |
| Архитектурные и демонстрационные макеты | ±0,3 мм | Внешний вид, детализация | Стандартная |
Отдельно отметим: для деталей из последней строки таблицы SLA часто избыточен — задачу закроет DLP или качественный FDM. Не переплачивайте за точность, которая не влияет на результат.
Постобработка и её роль в достижении финальной точности
Сырая деталь после SLA-печати ещё не является конечным изделием. Постобработка — обязательный этап, от которого зависит и итоговая точность, и механические свойства детали.
Промывка в изопропиловом спирте (IPA) или в специализированном растворе удаляет остатки незаполимеризованной смолы с поверхности и из внутренних каналов. Если промывка выполнена небрежно, остаточная смола продолжает полимеризоваться под воздействием света, создавая напряжения в материале и искажая геометрию.
Финальная УФ-засветка в специальной камере завершает полимеризацию материала и обеспечивает однородность механических свойств по всему объёму. Без этого этапа деталь остаётся частично недополимеризованной, что снижает прочность и стабильность размеров при нагреве или механической нагрузке.
Снятие поддержек — ответственный этап, требующий аккуратности. Неправильное удаление поддержек может оставить следы и повредить поверхность. После этого при необходимости выполняется шлифовка мест контакта, грунтование и окраска. Для деталей с жёсткими допусками критичные посадочные поверхности могут дополнительно обрабатываться на станке.
Таблица 5. Влияние этапов постобработки на точность
| Этап | Длительность | Что происходит при нарушении режима | Влияние на допуск |
| Слив и стекание смолы | 5–15 мин | Наплывы на нижних гранях | до +0,1 мм локально |
| Промывка в IPA | 5–20 мин | Остаточная смола полимеризуется, коробит деталь | до ±0,2 мм |
| Сушка | 15–30 мин | Спирт остаётся в порах, поверхность мутнеет | Косвенное |
| Финальная УФ-засветка | 15–60 мин | Недоотверждение: «плывущие» размеры под нагрузкой | ±0,1–0,3 мм со временем |
| Снятие поддержек | 5–20 мин | Сколы, вырывы материала на поверхности | Локальные дефекты |
| Шлифовка мест контакта | По необходимости | Снятие лишнего материала | −0,05…−0,2 мм |
| Механическая доработка посадок | По необходимости | — | Позволяет выйти на ±0,02 мм |
Важный момент: перезасветка так же вредна, как недозасветка. Избыточное время в УФ-камере делает деталь хрупкой и вызывает дополнительную усадку. Режим засветки подбирается под конкретную смолу и толщину стенки, а не «на глаз».
Экспертный комментарий. «Порядка 70% рекламаций по геометрии, которые мы разбирали, оказывались проблемами постобработки, а не печати. Классика: тонкостенная деталь пролежала в спирте сорок минут вместо десяти, набухла и после засветки увела плоскость на 0,3 мм. Мы держим отдельный регламент промывки и засветки под каждый материал и фиксируем время — это скучная часть работы, но именно она отвечает за повторяемость». — инженер-технолог студии E3D
Пошаговая инструкция: как заказать прецизионную SLA-деталь
Ниже — последовательность действий для заказчика, который хочет получить деталь в допуске с первого раза, а не с третьего.
Шаг 1. Определите критичные размеры
Не все размеры детали одинаково важны. Выделите те, от которых зависит работоспособность: диаметры посадок, межосевые расстояния, толщины сопрягаемых стенок. Обычно таких размеров 3–7. Проставьте на них допуски в чертеже. Если допуск нужен жёстче ±0,1 мм — сразу сообщите об этом: подрядчик заложит припуск под механическую доработку.
Шаг 2. Подготовьте корректную геометрию
Оптимально передавать STEP или IGES — параметрические форматы, из которых триангуляцию сделает исполнитель под нужную точность. Если передаёте STL, сохраняйте с погрешностью аппроксимации не более 2,5 мкм (в терминах CAD — «отклонение хорды»). Проверьте модель на замкнутость оболочки: незакрытые рёбра и самопересечения слайсер интерпретирует непредсказуемо.
Шаг 3. Заложите конструктивные ограничения технологии
- Толщина стенки — от 0,5 мм, для несущих — от 1,0 мм
- Отдельно стоящие элементы — от 0,3 мм
- Зазор в подвижных сопряжениях — от 0,2 мм на сторону
- Внутренние каналы — от 1,5 мм в диаметре и со сквозными выходами для слива смолы
- Резьба: печатать от М5 и крупнее либо предусмотреть посадочное отверстие под резьбовую втулку
Шаг 4. Выберите материал под сценарий эксплуатации
Ответьте на четыре вопроса: деталь работает под нагрузкой? Нагревается? Контактирует с человеком или с пищей? Находится на солнечном свету? Ответы однозначно сузят выбор до одной-двух позиций из Таблицы 3. Если сомневаетесь — опишите сценарий подрядчику, а не выбирайте смолу самостоятельно.
Шаг 5. Отправьте файл на расчёт
Приложите к модели: чертёж с критичными размерами, описание сценария эксплуатации, требуемое количество и срок. В студии E3D расчёт стоимости по STL-файлу выполняется за 10 минут, принимаются форматы STL, OBJ, STEP, IGES и другие. Минимальный заказ — от 1000 ₽.
Шаг 6. Согласуйте ориентацию и схему поддержек
Это тот шаг, который заказчики обычно пропускают, а зря. Ориентация детали на платформе определяет, на какой поверхности останутся следы поддержек и по какой оси накопится максимальная погрешность. Укажите, какие поверхности являются лицевыми или посадочными — исполнитель развернёт модель так, чтобы поддержки пришлись на некритичные зоны.
Шаг 7. Запросите протокол контроля размеров
Для функциональных деталей и оснастки договоритесь заранее: подрядчик измеряет критичные размеры на готовом изделии и передаёт протокол с фактическими значениями. Это дисциплинирует процесс и снимает почву для спора о том, чья погрешность.
Шаг 8. Проверьте деталь при приёмке
Промерьте критичные размеры штангенциркулем или калибрами, проверьте посадку в ответную деталь, осмотрите поверхность на предмет следов поддержек в лицевых зонах. Претензии по геометрии предъявляются до начала эксплуатации: после нескольких дней на солнечном свету фотополимер меняет свойства, и определить источник отклонения становится невозможно.
Шаг 9. Обеспечьте правильное хранение
Готовые фотополимерные детали храните вдали от прямого солнечного света. Для изделий, которые будут эксплуатироваться на улице, предусмотрите защитное УФ-стойкое покрытие ещё на этапе проектирования.
Как выбрать сервис SLA-печати для прецизионных деталей
Качество конечного изделия определяется не только классом оборудования, но и компетентностью исполнителя. При выборе подрядчика для изготовления точных деталей методом SLA важно обращать внимание на ряд ключевых параметров.
Первый вопрос — тип используемого оборудования. Промышленные системы Formlabs, 3D Systems или аналогичного уровня обеспечивают стабильно высокую точность за счёт тщательной калибровки и контроля температуры рабочей среды. Настольные принтеры потребительского сегмента дают приемлемые результаты для прототипов, но не всегда справляются с жёсткими допусками серийных деталей.
Второй аспект — опыт работы с конкретными материалами. Инженерные и специализированные смолы требуют отработанных режимов печати и постобработки. Сервис, регулярно выполняющий заказы для медицины или ювелирной промышленности, обладает соответствующими компетенциями и оборудованием для постобработки.
Третий критерий — наличие контроля качества. Профессиональный сервис измеряет готовые детали и предоставляет протокол с фактическими размерами при необходимости. Это особенно важно при изготовлении оснастки и функциональных деталей.
Студия E3D в Санкт-Петербурге закрывает эти пункты: собственный парк FDM, SLA, DLP, SLS и SLM, инженерное сопровождение при выборе технологии и материала, постобработка, сертификаты на материалы, расчёт за 10 минут и срочное изготовление от 1 дня. Посмотреть примеры работ →
Преимущества и ограничения SLA-печати
Объективная оценка технологии невозможна без понимания её ограничений наряду с очевидными достоинствами. Фотополимерная 3D-печать методом SLA — мощный инструмент, но не универсальное решение для всех задач.
К числу неоспоримых достоинств относятся исключительная чёткость деталей, гладкость поверхностей, возможность воспроизведения тончайших элементов и широкий выбор материалов с разными механическими характеристиками. Скорость изготовления сложных прототипов в SLA значительно превышает возможности традиционных методов — токарной или фрезерной обработки — особенно для геометрически сложных форм с внутренними полостями.
Среди ограничений следует выделить чувствительность фотополимеров к ультрафиолету — готовые детали постепенно желтеют и становятся более хрупкими при длительном воздействии солнечного света. Механические свойства SLA-смол, как правило, уступают конструкционным пластикам, применяемым в FDM или SLS-печати. Кроме того, фотополимерные изделия не рекомендуется использовать в условиях высоких динамических нагрузок без дополнительных конструктивных мер.
Стоимость SLA-печати выше, чем FDM, что обусловлено ценой фотополимерных смол и необходимостью постобработки. Однако для задач, где требуется высокая точность и качество поверхности, эти затраты полностью оправданы — стоимость переделки из-за ошибки в размерах или качестве поверхности многократно превышает разницу в цене технологий.
Таблица 6. Плюсы и минусы SLA
| Преимущества | Ограничения |
| Допуск ±0,05–0,2 мм — лучший среди доступных аддитивных методов | UV-деградация: пожелтение и охрупчивание на солнце |
| Ra 0,5–2,5 мкм, часто без шлифовки | Механические свойства уступают SLS и инженерным FDM-пластикам |
| Воспроизведение элементов от 0,3 мм | Плохо переносит высокие динамические нагрузки |
| Широкая линейка специализированных смол | Обязательная постобработка: промывка + УФ-засветка |
| Сложные внутренние полости без оснастки | Обязательные поддержки и следы от них |
| Быстрее фрезеровки на сложной геометрии | Себестоимость выше FDM в разы |
| Биосовместимые и выгораемые составы | Требуется вентиляция и работа с IPA |
Заключение
SLA-печать — что это в практическом смысле? Это технология, открывающая доступ к изготовлению деталей со сложной геометрией и высокой точностью размеров без дорогостоящей оснастки и длительных сроков производства. Фотополимерная 3D-печать нашла применение в медицине, ювелирной и электронной промышленности, аэрокосмической отрасли и научных исследованиях именно потому, что позволяет воплощать идеи с точностью, ранее доступной только при использовании высокоточных станков с ЧПУ.
Если ваши детали требуют точных посадок, гладких поверхностей без постобработки или воспроизведения микрорельефа — SLA является оптимальным выбором среди доступных аддитивных технологий. Главное — правильно подобрать материал, грамотно подготовить файл с учётом усадки и обратиться к опытному исполнителю с профессиональным оборудованием.
По состоянию на 2026 год к этому стоит добавить три вещи. Во-первых, уточняйте тип печатного движка: под маркой SLA сегодня продаются и лазерные, и masked-SLA системы с разным поведением на разных габаритах. Во-вторых, ссылайтесь в технических заданиях на действующие редакции стандартов — ГОСТ Р 57558-2025 и ISO/ASTM 52902:2023. В-третьих, договаривайтесь о протоколе измерений заранее: это самый дешёвый способ избежать спора о точности постфактум.
Нужна прецизионная SLA-печать в Санкт-Петербурге?
Студия E3D изготавливает точные детали и прототипы по технологиям SLA, DLP, SLS, FDM и SLM. Собственный парк оборудования, инженерное сопровождение, постобработка, сертифицированные материалы.
- 📄 Расчёт по вашей 3D-модели — за 10 минут
- ⏱ Стандартный срок — 3–5 дней, срочно — от 1 дня
Заказать SLA-печать → · Цены · Материалы · Наши работы
Источники и нормативная база
- ГОСТ Р 57558-2025 «Аддитивные технологии. Базовые принципы. Термины и определения». Модифицирован по отношению к ISO/ASTM 52900:2021; введён взамен ГОСТ Р 57558-2017. Разработчик — ТК 182 «Аддитивные технологии».
- ISO/ASTM 52902:2023 «Additive manufacturing — Test artefacts — Geometric capability assessment of additive manufacturing systems». Издание 2, опубликовано 23.08.2023, заменяет редакцию 2019 года. — iso.org/standard/79683.html
- ISO/ASTM 52900:2021 «Additive manufacturing — General principles — Fundamentals and vocabulary».
- ГОСТ Р 57589-2017 «Аддитивные технологические процессы. Базовые принципы. Часть 2. Материалы для аддитивных технологических процессов. Общие требования».
- ГОСТ Р 57590-2017 «Аддитивные технологические процессы. Базовые принципы. Часть 3. Общие требования».
- ISO 17295:2023 «Additive manufacturing — General principles — Part positioning, coordinates and orientation».
